Funzione del filtro del tipo di basket

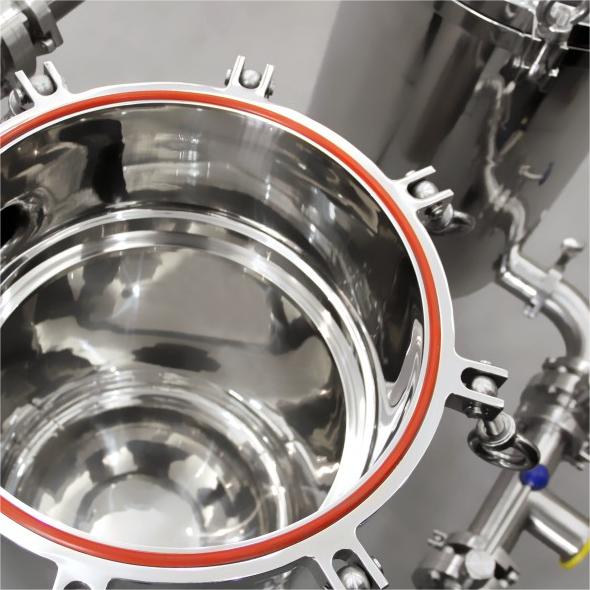

● Il filtro del tipo di cesto JTGLF è un filtro a cestino piccolo migliorato che può rimuovere una piccola quantità di particelle solide nel liquido, può anche proteggere il compressore, la pompa, gli strumenti e altre attrezzature per funzionare normalmente.
● Il filtro del tipo di basket JTGLF adotta più fasi di elaborazione di lucidatura per garantire che l'interfaccia RA raggiunga lo 0,6UM fino a un grado sanitario. Tutta la superficie è lucidata allo specchio.
Applicazione
● Al tipi di filtro delle particelle liquide.
● Olio commestibile, bevanda, filtrazione del vino.
● Filtro chimico.
● Compressori, pompe, strumentazione e altre attrezzature pre-filtraggio e protezione.
La caratteristica del filtro del tipo di cesto
● La superficie interna e esterna del filtro utilizzando la lucidatura a specchio, l'interfaccia RA che raggiunge lo 0,6um vicino al livello sanitario.
● Il guscio del filtro può utilizzare una connessione per eyebolt o una connessione a apertura rapida, facile da funzionare. Inoltre è un design economico e pratico.
● Filtri di piccole dimensioni Installa il dado di regolazione nella parte inferiore della gamba.
Finitura superficiale
Tipo di finitura | Lucidatura meccanica, lucidatura elettrolitica, sabbiatura, sottaceto |
Precisione di lucidatura | Superficie interna RA≤0,6μm, |
Condizioni operative
Max.Peranting Pressure | 0,6 MPA, 1,0MPA |
Max. Temp operativa. | 150 ℃ |
Materiale
Shell del filtro | SS304, SS316L |
Valvola di sfiato | SS304, SS316L |
Occhio | SS304 |
Blade stabilizzatore | SS304 |
O-ring | EPDM, PTFE, viton, silicone |
Connessione
Connessione shell | Flangia (Eyebolt), Tri-Clamp |
In-outlet N1, N2 | Tri-clamp |
Valvola di sfiato N3 (opzionale) | 1.5 'Tri-clamp |
DimensionParameters | 1Basket | ||
16 ' | 25 ' | 40 ' | |
A: Altezza totale (estesa esclusi il manometro) | 800 | 1040 | 1170 |
B: la distanza dall'ingresso al centro | 200 | 235 | 250 |
C: diametro | Φ300 | Φ350 | Φ400 |
D1: l'altezza dall'ingresso N1 a terra | 600 | 800 | 900 |
D2: l'altezza dall'uscita N2 a terra | 250 | 300 | 300 |
In-Outlet N1, N2 Dimension | 1.5 '/2 '/2.5 ' | ||
I dati di cui sopra sono lo standard, può personalizzare in base ai requisiti del cliente.
Tabella di selezione
Qty. Cestino del filtro | Tipo di cestino del filtro | Materiale a guscio | Connessioni | O-ring |
1L | 25 | 4 | L | E |
1l = 1pc | 16 = 16 'cestino ： φ256 × 254 | 4 = 304 | F = flangia | E = EPDM |
25 = 25 'cestino ： φ312 × 375 | 6 = 316l | K = tri-clamp | P = ptfe | |
40 = 40 'cestino ： φ362 × 444 | L = thread | V = viton | ||
S = silicone |
