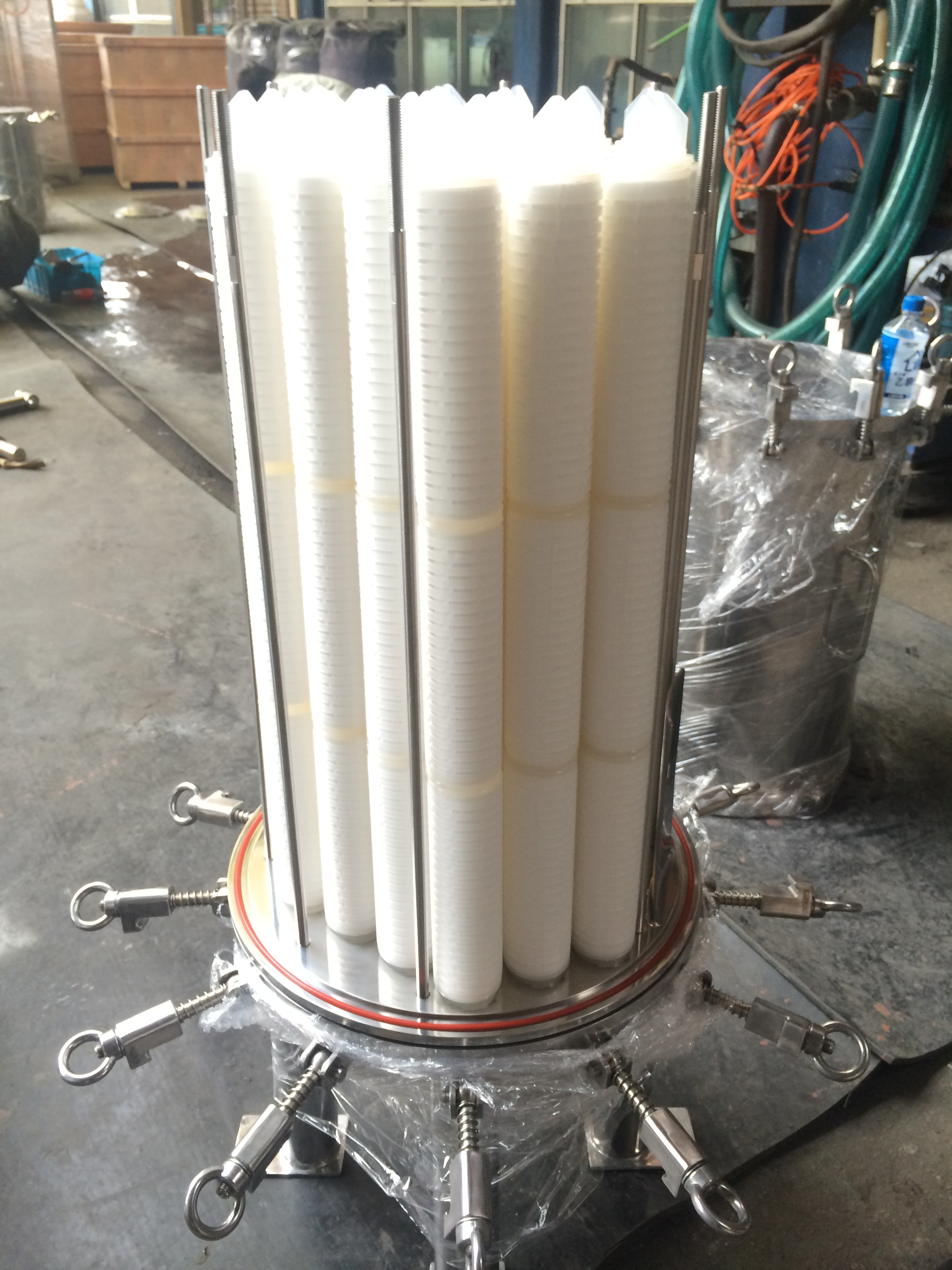

Caratteristica del filtro sanitario Multi Cartidge
● Il filtro sanitario multifluido JTGLD può soddisfare il requisito della portata media e piccola.
● La progettazione e la produzione della struttura in conformità con il grado sanitario. Non è un angolo morto, Meet'gmp 'Standard, facile da pulire, scaricare accuratamente, nessun liquido residuo.
● Per l'applicazione di una pulizia molto dura, la piastra per il frontiera del filatore fatta di pulizia angolare staccabile e angolare.
Applicazione
● Industria farmaceutica: tutti i tipi di antibiotici e altri liquidi
● Industria del cibo e delle bevande: vino, acqua minerale, acqua potabile
● Industria OI: adattamento per l'iniezione dell'acqua di campo OI.
● Industria elettronica: adattamento dell'acqua ad alta purezza.
● Industria chimica: tutti i tipi di solvente organico, acido, adattamento della liscivia.
La caratteristica del filtro sanitario multi -cartidge
● L'alto livello di lucidatura, la superficie interna lucidata a 0,3 μM di RA. La superficie esterna per raggiungere 0,4 μm, la lucidatura a livello igienico assoluto.
● La valvola di sfiato può scegliere rapidamente aperta, può completamente smontata e nessun angolo morto di pulizia.
● Installazione del adattamento del Fittatore di piccole specifiche nella parte inferiore della lama stabilizzatore, può regolare l'altezza del adattatore, facile da usare.
Condizioni operative
Pressione operativa massima | 0.6MPA 、 1.0MPA |
Temperatura operativa massima | 50 ℃ |
Disinfect (Sanitatlon) | 121 ℃/30min 121 ℃/30min |
Materiale
Conchiglia | SS304, SS316L, duplex SS, Titanium, Hastellkoy |
Valvola di sfiato/ drenaggio | SS304 |
Occhio | SS304 |
O-ring | EPDM, ptfe.viton, silicone |
Connessione
Connessione della shell | Tri-clamp, flangia |
N1 、 N2 in-Outlet | Tri-clamp |
N3 calibro di pressione (opzione) | 1.5 Tri-clamp |
Valvola di sfiato N4 (opzione) | 112 thread Tri-Clampm6 |
Valvola di scarico N5 (opzione) | 1/2 Tri-Clamp |
Collegamento delle cartucce | 2221PE, 226 Tipo (igiene) TIPO DOE (industria-grade) |
Finitura superficiale
Tipo di finitura | Lucidatura meccanica/elettrolitica |
Precisione di lucidatura | 0,4um di superficie esterna RA <04μm |
Parametri della dimensione
3R (4R) | 5R (6R) | 7R (8R) | ||||||||||
10 ° | 20 | 30 ° | 40 ° | 10 ° | 20 ° | 30 | 40 ° | 10 ° | 20 ° | 30 ° | 40 | |
A: Altezza totale | 760 | 1010 | 1260 | 1510 | 780 | 1030 | 1280 | 1530 | 805 | 1055 | 1305 | 1555 |
B: la distanza dall'ingresso al centro | 160 | 160 | 200 | |||||||||
C: diametro del guscio | φ204 | φ235 | φ273 | |||||||||
D: Nuin2 The Heignt Rom in-Sounlet N1, N2 a terra | 200 | 200 | 200 | |||||||||
Dimensione N1 、 N2 in-oulet | 1.5 ' | 2 ' | 2,5 ' | |||||||||
Tabella di selezione JTGLD
［Qty. di cartuccia］ | ［Modello di cartuccia］ | ［ Collegamento delle cartucce］ | ［ Materiale a guscio］ | ［ Connessione in-outlet］ | ［ O-ring］ |
5r | 20 | S | 4 | K | E |
3r = 3pcs | 10 = 10 'cartuccia | S = 226#(grado sanitario) | 4 = 304 | K = tri-clamp | E = EPDM |
5r = 5pcs | 20 = 20 'cartuccia | T = 222#(grado sanitario) | 6 = 316l | P = ptfe | |
7r = 7 pezzi | 30 = 30 ' cartuccia | D = DOE (grado industriale) | D = duplex ss | V = viton | |
9R = 9 pezzi | 40 = 40 ' cartuccia | T = titanio | S = silicone | ||
12R = 12pcs | H = Hastelloy |
