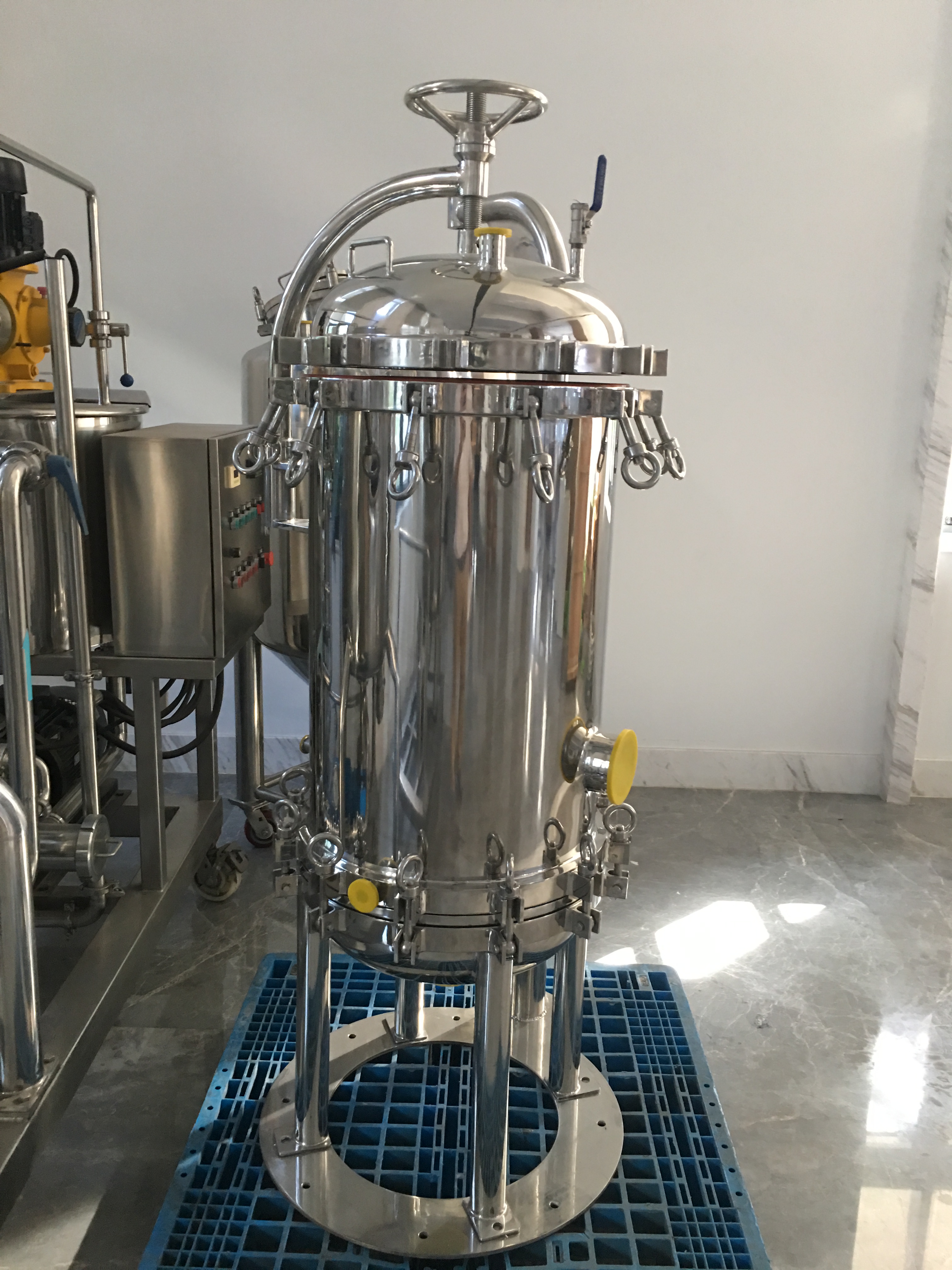

Funzione del filtro liquido di precisione
● Il filtro liquido di precisione JTGJM è un flusso di grandi dimensioni e il filtro liquido sanitario multi -cartuccia può soddisfare i requisiti di diverse dimensioni della portata.
● La progettazione e la produzione della struttura sono conformi al grado sanitario. Non c'è coner morto, che incontra 'GMP'standard. Questo prodotto è facile da pulire, drenante accuratamente, nessun liquido residuo.
● Per un'applicazione di pulizia rigorosa, la piastra per il viso può essere progettata per essere smontate per ottenere una pulizia ad angolo pieno.
Applicazione
● Industria farmaceutica: tutti i tipi di antibiotici e altre filtrazioni liquide.,
● Industria alimentare e delle bevande: vino, acqua minerale, iltrazione di acqua di diga.
● Industria petrolifera: adattamento dell'iniezione di acqua del campo petrolifero.
● Industria elettronica: adattamento dell'acqua ad alta purezza.
● Industria chimica: tutti i tipi di salvente organico, acido, filtrazione della liscivia.
La caratteristica del filtro liquido di precisione
● Il livello ultra elevato di lucidatura, la superficie interna lucidata a 0,3 μm RA la superficie esterna per raggiungere 0,4 μm, la lucidatura a livello igienico assoluto.
● Affrontare il design di grande flusso e compatto risparmia spazio
● La progettazione del lato in basso garantisce che le Paricole possano essere completamente rimosse contemporaneamente, l'outlet tangente rende le acque reflue scaricate accuratamente e i lavoratori funzionano facilmente.
● Per più di 15 alloggiamenti per adattamenti per cartucce, il braccio di oscillazione e l'occhio o apri rapidi sono un design opzionale per funzionare facilmente. È anche un design economico e pratico.
Condizioni operative
Pressione operativa massima | 0.6MPA 、 1.0MPA |
Temperatura operativa massima | 150 ℃ |
Disinfettare | 121 ℃/30min |
Finitura superficiale
Tipo di finitura | Lucidatura meccanica/elettrolitica, sabbiatura |
Precisione di lucidatura | Surface interno RA≤0,3μm, superficie esterna RA≤0,4μm. |
Materiale
Conchiglia | 304.316L, duplex SS, titanio, Hasielloy |
Valvola di sfiato/ drenaggio | 304、316L |
Occhio | 304 |
Blade stabilizzatore | 304 |
O-ring | EPDM, PTFE, viton, silicone |
Connessione
Connessione della shell | Flangia (eyebolt) |
In-outlet | Tri-clamp |
N3 CASSORE PRESSIONE (OPION) | 1.5 'Tri-clamp |
Valvola di sfiato N4 (OPION) | 1/2 'TRI-CLAMP (meno di 12pc) 3/4 ' TRI-CLAMP (più di 15pc) 1 'TRI-CLAMP (più di 15pc) |
Valvola di scarico N5 (opzione) | 1/2 'Tri-Clamp (meno di 12pc) 3/4 ' Tri-Clamp (da 5pcs a 12pcs) 1 'TRI-CLAMP (più di 15pc) |
Collegamento delle cartucce | 222#, 226# |
Tabella di selezione JTGJM
Qty. di cartuccia | Modello di cartuccia | Collegamento delle cartucce | Materiale a guscio | Connessione in outhet | O-ring | |
12R | 20 | s | 4 | K | E | |
3r = 3pcs | 21R = 21pcs | 20 = 20*Cartuccia | S = 226 Tipo | 4 = 304 | K = tri-clamp | E = EPDM |
5r = 5pes | 24R = 24pcs | 30 = 30Cattridge | T = 222 Tipo | 6 = 316l | P = ptfe | |
7r = 7pcs | 36R = 36pcs | 40 = cartuccia 40 ° | D = duplexss | V = viton | ||
8r = bpcs | 42r = 42pcs | T = ttanium | S = silicone | |||
9r = 9pcs | 48R = 48pcs | H = Hastelloy | ||||
12r = 12pes | 56r = 56pcs | |||||
15R = 15pcs | ||||||

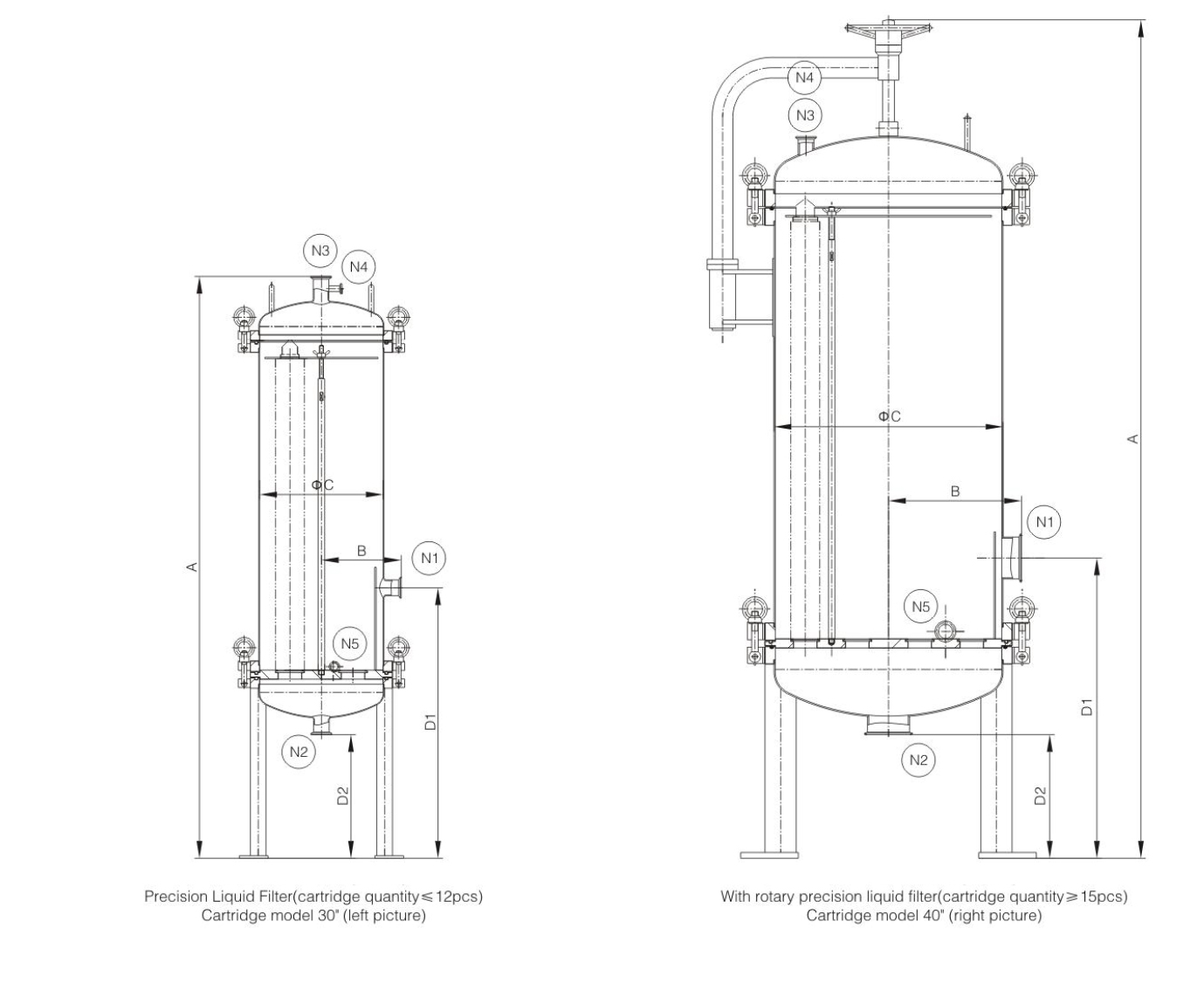

Parametri della dimensione
3R (4R) | 5R (6R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
A ： Altezza totale | 1123 | 1373 | 1623 | 1145 | 1395 | 1645 |
B ： La distanza dall'ingresso al centro | 142 | 165 | ||||
C ： Diametro del guscio | Φ204 | Φ250 | ||||
D1: l'altezza dall'ingresso a terra | 540 | 660 | ||||
D2: l'altezza dall'uscita a terra | 300 | 300 | ||||
Dimensione N1 、 N2 in-outlet | 1.5 '/2 ' | 1.5 '/2 '/2.5 ' | ||||
(7R) | (8R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1145 | 1395 | 1645 | 1170 | 1420 | 1670 | |
176.5 | 190 | |||||
Φ273 | Φ300 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.5 '/2 '/2.5 ' | 1.5 '/2 '/2.5 '/3 ' | |||||
9R (10R) | 12R (11R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1170 | 1420 | 1670 | 1170 | 1420 | 1670 | |
202.5 | 215 | |||||
Φ325 | Φ350 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.5 '/2 '/2.5 '/3 ' | 1.5 '/2 '/2.5 '/3 ' | |||||
15R (18R) | (21R) | 24R (27/30R) | (36R) | (42r) | 48R (54R) | |
40 ' | 40 ' | 40 ' | 40 ' | 40 ' | 40 ' | |
1947 | 1959 | 2026 | 2036 | 2044 | 2067 | |
240 | 265 | 290 | 315 | 340 | 365 | |
Φ400 | Φ450 | Φ500 | Φ550 | Φ600 | Φ650 | |
682 | 694 | 714 | 729 | 734 | 744 | |
300 | 300 | |||||
3 '/3.5 '/4 ' | 3 '/3.5 '/4 ' | |||||
