Funzione del filtro di accesso laterale
Il adattatore della borsa con entusiasmo laterale JTGCD con una borsa per adattamento singolo è per un processo di filtrazione e pre-filtrazione grossolani.
La struttura di ingresso laterale è un design economico e ragionevole che può effettivamente risparmiare spazio del filtro.

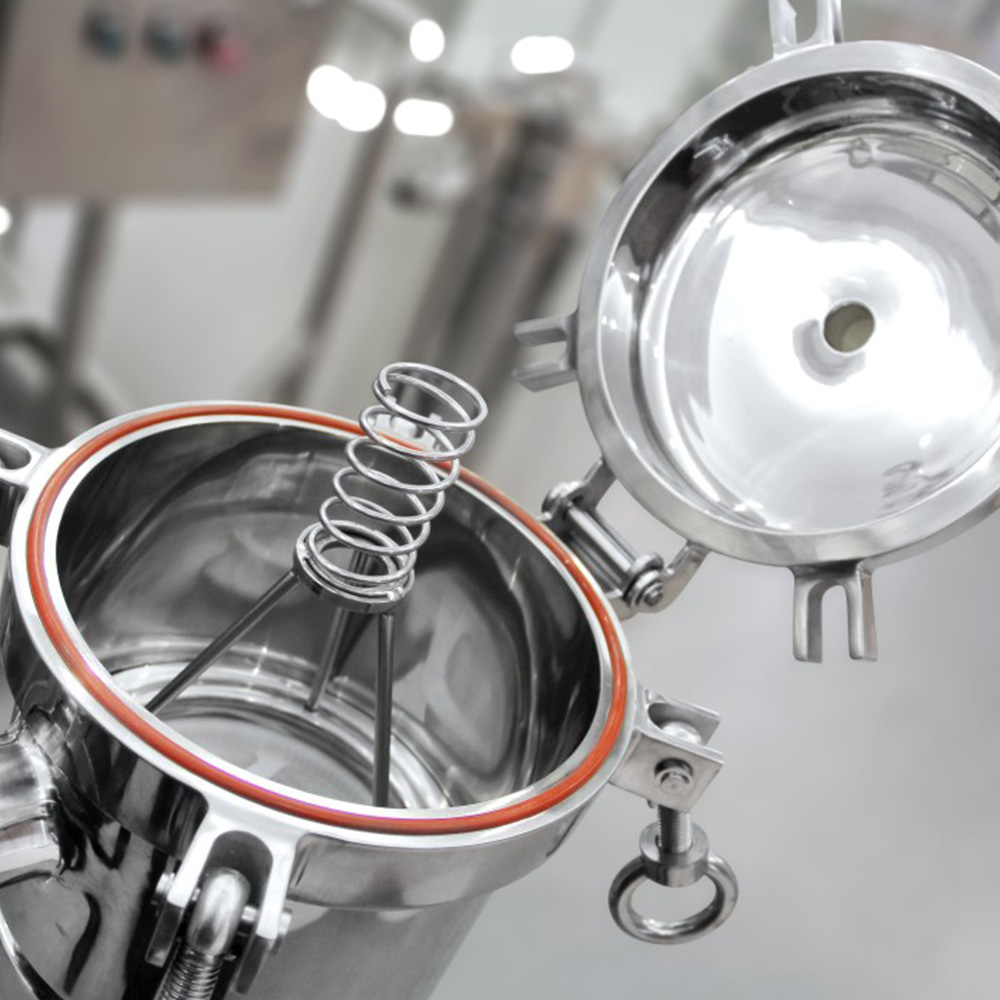

Anello a pressione e la molla assicurano un buon sigillo tra il adattatore e il sacchetto del didattico.
Con le gambe regolabili, la dimensione dell'installazione può essere regolata in base ai requisiti del punto particolare.
Filtro della borsa di accesso laterale
Condizioni operative
Pressione operativa massima | 0.6MPA 、 1.0MPA |
Temperatura operativa massima | 150 ℃ |
Materiale
Conchiglia | 304, 316L, duplex SS, titanio, Hastelloy |
Occhio | 304 |
Blade stabilizzatore | 304 |
O-ring |
EPDM, PTFE, viton, silicone |
Connessione
Connessione della shell | Flangia |
In-outlet N1 、 N2 | Flangia, tn-clamp, thread |
N3 calibro di pressione (opzione) | 1.5 'Tri-Clamp (1#Bag/2#Bag) M14 × 1.5 filo femminile (3#borse/4#borse) |
Valvola N4vent (opzione) | 1/4 'Thread maschio |
Finitura superficiale
Tipo di finitura | Sabbiatura di sabbia di lucidatura meccanica/ eiectrolitica |
Precisione di lucidatura | Superficie interna ra≤0,6 μm di superficie esterna RA≤0,8μm Bash 0,6 μm |
Parametri della dimensione
| Parametri | Coperchio modellato/coperchio piatto | Copertina | ||
1# | 2# | 3# | 4# | |
A: Altezza totale | 990 | 1365 | 525 | 635 |
B: la distanza dall'ingresso al centro | 147 | 92 | ||
G: diametro del guscio | φ204 | φ204 | φ114 | φ114 |
D1: l'altezza dall'ingresso a terra | 835 | 1205 | 445 | 555 |
D2: l'altezza dall'uscita a terra | 250 | 300 | ||
Dimensione N1 、 N2 in-outlet | 1.5 o 2 | 1 o 1.5 | ||
E: Blade stabilizzatore | 500 | 800 | 300 | 400 |
Max fiow m 3/h | 20 | 40 | 6 | 12 |
I dati di cui sopra sono lo standard, possono personalizzare in base ai requisiti del cliente.
Tabella di selezione
Qty of Bag Filter | Modal of Bag Fiter | Materiale a guscio | Commezione in-outler | O-ring |
1p | 2s | 4 | F | E |
1p = 1pc | 1S = 1#BAG: φ180 × 430 | 4 = 304 | F = Fange | E = EPDM |
2S = 2#sacca: φ180x810 | 6 = 316l | K = tri-clamp | P = ptfe | |
3S = 3#sacca: φ105 × 230 | D = duplex ss | L = thread | V = viton | |
4S = 4#sacchetto: φ105x380 | T = titanio | S = silicone | ||
H = Hastelloy |
模压盖/平盖 | 平盖 Copertura | |||
1 号袋 | 2 号袋 | 3 号袋 | 4 号袋 | |
A: 总高 (不含压力表) Altezza totale | 990 | 1365 | 525 | 635 |
B: 进口中心距 La distanza dall'ingresso al centro | 147 | 92 | ||
G; 直径 diametro del guscio | φ204 | φ204 | φ114 | φ114 |
D1; 进口离地高度 L'altezza dall'ingresso a terra | 835 | 1205 | 445 | 555 |
D2; 出口离地高度 L'altezza dall'outlet a terra | 250 | 300 | ||
进出口 in-outlet N1 、 N2 尺寸 dimensione | 1,5 或 2 | 1 或 1,5 | ||
E; 可调支脚高度 lama stabilizzatore | 500 | 800 | 300 | 400 |
最大流量 max fiow m/h | 20 | 40 | 6 | 12 |
